產品中心標準產品分類標準導電滑環系列 MT-過孔式導電滑環 MT3899F系列

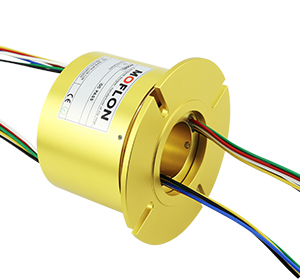

MT3899F系列通孔滑環(空心法蘭導電滑環)

· 轉子法蘭安裝, 外徑99mm, 通孔直徑為38.1mm，（適用于<=38.1mm）的標準系列空心法蘭導電滑環。*注意：如需<38.1mm的內孔，可通過加內襯軸套解決。
· 標準化產品，有庫存
· 鍍金環+合金刷（鍍金）
· 支持信號，功率混合傳輸
· 可基于標準型號定制電路數和電流電壓
· 可定制各類通孔滑環，空心法蘭導電滑環等

下載產品手冊下載3D模型

典型應用：

過孔式導電滑環是目前工業滑環里面性價比最高，最暢銷的一個系列產品，主要應用于360度連續旋轉且需要保證電源，信號不能中斷的場合：如各種雷達，安防設備，娛樂設備，各種機器人、機械手，各種浮空器，各種風力發電設備吹瓶機，燈檢機，各種轉臺，游樂游藝設備，虛擬3D，VR設備，車載衛星天線，船載衛星電線，電纜卷筒，擦窗機設備，旋轉餐桌，旋轉舞臺，旋轉屏幕，旋轉餐廳，電動工程機械，最新的VR模擬仿真設備等。；

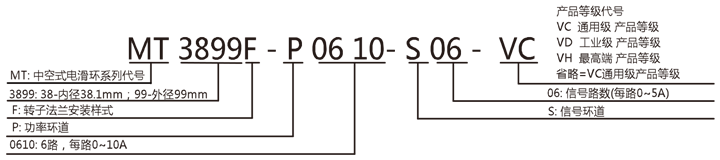

型號訂購說明：

產品等級選型表
產品等級代號	最高轉速	工作壽命	接觸材料
VC（通用級）	250RPM	2000萬轉	貴金屬
VD（工業級）	600RPM	8000萬轉	鍍金-鍍金
VH（高端級）	1000RPM	1.5億轉	金合金

技術規格參數
機械技術指標		電氣技術指標
參數	數值	參數	數值
工作壽命	參考產品選型等級		功率	信號
額定轉速	參考產品選型等級	額定電壓	0~690VAC/VDC	0~440VAC/VDC
工作溫度	-30℃~80℃	絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
工作濕度	0~85% RH	導線規格	AWG16#鍍錫鐵氟龍	AWG22#鍍錫鐵氟龍
接觸材料	參考產品等級選型表	導線長度	標準長度300mm（可據要求調整）
殼體材料	鋁合金	絕緣強度	1000VAC@50Hz，60s
轉動扭矩	0.1N.m；+0.03N.m/6路	動態電阻變化值	<0.01Ω
防護等級	IP51

MT3899F系列過孔滑環選型表
型號	10A	信號或5A	長度 L（mm)	型號	10A	信號或5A	長度 L（mm)
MT3899F-S02	0	2	31.6	MT3899F-P1210-S12	12	12	106.4
MT3899F-P0210	2	0	31.6	MT3899F-P1810-S06	18	6	106.4
MT3899F-S03	0	3	35	MT3899F-P2410	24	0	106.4
MT3899F-P0310	3	0	35	MT3899F-S30	0	30	126.8
MT3899F-S06	0	6	45.2	MT3899F-P0610-S24	6	24	126.8
MT3899F-P0210-S04	2	4	45.2	MT3899F-P1210-S18	12	18	126.8
MT3899F-P0410-S02	4	2	45.2	MT3899F-P1810-S12	18	12	126.8
MT3899F-P0610	6	0	45.2	MT3899F-P2410-S06	24	6	126.8
MT3899F-S12	0	12	65.6	MT3899F-P3010	30	0	126.8
MT3899F-P0210-S10	2	10	65.6	MT3899F-S36	0	36	150.2
MT3899F-P0310-S09	3	9	65.6	MT3899F-P0610-S30	6	30	150.2
MT3899F-P0610-S06	6	6	65.6	MT3899F-P1210-S24	12	24	150.2
MT3899F-P0810-S04	8	4	65.6	MT3899F-P3610	36	0	150.2
MT3899F-P1010-S02	10	2	65.6	MT3899F-S42	0	42	170.6
MT3899F-P1210	12	0	65.6	MT3899F-P0610-S36	6	36	170.6
MT3899F-S18	0	18	86	MT3899F-P1210-S30	12	30	170.6
MT3899F-P0210-S16	2	16	86	MT3899F-S48	0	48	193.2
MT3899F-P0410-S14	4	14	86	MT3899F-P0610-S42	6	42	193.2
MT3899F-P0610-S12	6	12	86	MT3899F-P0910-S39	9	39	193.2
MT3899F-P0810-S10	8	10	86	MT3899F-P1210-S36	12	36	193.2
MT3899F-P1010-S08	10	8	86	MT3899F-P1810-S30	18	30	193.2
MT3899F-P1210-S06	12	6	86	MT3899F-P2410-S24	24	24	193.2
MT3899F-P1410-S04	14	4	86	MT3899F-S60	0	60	234
MT3899F-P1610-S02	16	2	86	MT3899F-P0610-S54	6	54	234
MT3899F-S24	0	24	106.4	MT3899F-P0910-S51	9	51	234
MT3899F-P0410-S20	4	20	106.4	MT3899F-P1210-S48	12	48	234
MT3899F-P0610-S18	6	18	106.4	MT3899F-S72	0	72	277.8

注：10A和信號(5A)可以任意組合，詳細請咨詢客服�？稍跇藴十a(chǎn)品上進行非標定制，請咨詢客服。

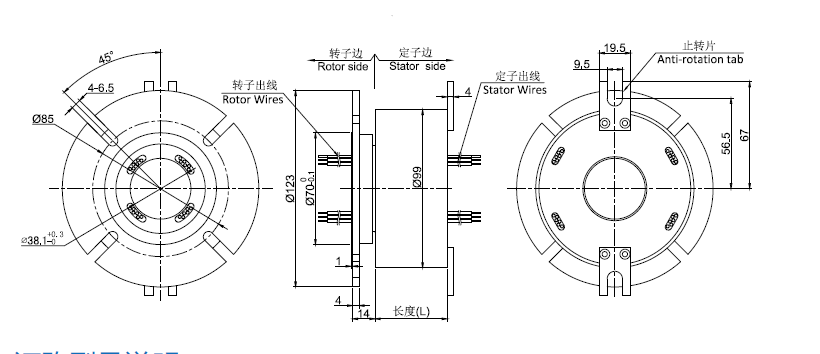

標準圖紙

各環路導線色碼表
環道	顏色	環道	顏色
1	黑	7	黑
2	紅	8	紅
3	黃	9	黃
4	綠	10	綠
5	藍	11	藍
6	白	12	白

6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色，每組用號碼管作為組序號標識。

注：以下特別要求均可定制，交期會增加3~15天不等，費用增加5%~50%不等，本公司大部分基礎配件都有標準化，模塊化，非標定制也可大大減少成本和交期。

① 可定制轉子和定子的出線方式及出線長度。

② 由于結構的限制，可按照指定長度或者高度或者外徑定制。

③ 最大可支持200路功率電流或者信號。

④ 可選航空插頭，端子和熱縮管。

⑤ 安川，松下，西門子等伺服系統信號，功率線以及編碼器線混合滑環。

⑥ 可混合高速率數據傳輸（包括以太網傳輸,USB, Profibus，Ethercat，CANOPEN,CANBUS，RS232，RS485等各類工業總線）。

⑦ 溫控信號，熱電偶信號混合。

⑧ 防震，高溫等特殊環境定制。

⑨ 可與氣壓、液壓旋轉接頭混合一體氣電液滑環。

⑩ 高溫定制可達500度。

⑪ 高壓可定制到110kV。

⑫ 高速10000RPM。

⑬ 電流最大可到5000安培（A）。

⑭ 軍工級別。

⑮ 水下，水底模式可選，IP65,IP68 可選。

⑯ 不銹鋼殼體要求。技術支持郵箱：technical@moflon.com

基于本型號進行定制

默孚龍科技有限公司是國內最早從事滑環技術研究，生產的公司之一, 對各個行業定制滑環經驗豐富，擁有超過10000種滑環方案圖紙數據庫。

如何進行特殊要求訂購?

定制型號說明:

MT3899F
