MT3099系列過孔滑環選型表 型號 10A 信號或5A 長度 L（mm) 型號 10A 信號或5A 長度 L（mm) MT3099-S02 0 2 31.6 MT3099-P1210-S12 12 12 106.4 MT3099-P0210 2 0 31.6 MT3099-P1810-S06 18 6 106.4 MT3099-S03 0 3 35 MT3099-P2410 24 0 106.4 MT3099-P0310 3 0 35 MT3099-S30 0 30 126.8 MT3099-S06 0 6 45.2 MT3099-P0610-S24 6 24 126.8 MT3099-P0210-S04 2 4 45.2 MT3099-P1210-S18 12 18 126.8 MT3099-P0410-S02 4 2 45.2 MT3099-P1810-S12 18 12 126.8 MT3099-P0610 6 0 45.2 MT3099-P2410-S06 24 6 126.8 MT3099-S12 0 12 65.6 MT3099-P3010 30 0 126.8 MT3099-P0210-S10 2 10 65.6 MT3099-S36 0 36 150.2 MT3099-P0310-S09 3 9 65.6 MT3099-P0610-S30 6 30 150.2 MT3099-P0610-S06 6 6 65.6 MT3099-P1210-S24 12 24 150.2 MT3099-P0810-S04 8 4 65.6 MT3099-P3610 36 0 150.2 MT3099-P1010-S02 10 2 65.6 MT3099-S42 0 42 170.6 MT3099-P1210 12 0 65.6 MT3099-P0610-S36 6 36 170.6 MT3099-S18 0 18 86 MT3099-P1210-S30 12 30 170.6 MT3099-P0210-S16 2 16 86 MT3099-S48 0 48 193.2 MT3099-P0410-S14 4 14 86 MT3099-P0610-S42 6 42 193.2 MT3099-P0610-S12 6 12 86 MT3099-P0910-S39 9 39 193.2 MT3099-P0810-S10 8 10 86 MT3099-P1210-S36 12 36 193.2 MT3099-P1010-S08 10 8 86 MT3099-P1810-S30 18 30 193.2 MT3099-P1210-S06 12 6 86 MT3099-P2410-S24 24 24 193.2 MT3099-P1410-S04 14 4 86 MT3099-S60 0 60 234 MT3099-P1610-S02 16 2 86 MT3099-P0610-S54 6 54 234 MT3099-S24 0 24 106.4 MT3099-P0910-S51 9 51 234 MT3099-P0410-S20 4 20 106.4 MT3099-P1210-S48 12 48 234 MT3099-P0610-S18 6 18 106.4 MT3099-S72 0 72 277.8 注：10A和 信號(5A)可以任意組合，詳細請咨詢客服。可在標準產品上進行非標定制，請咨詢客服。 標準圖紙

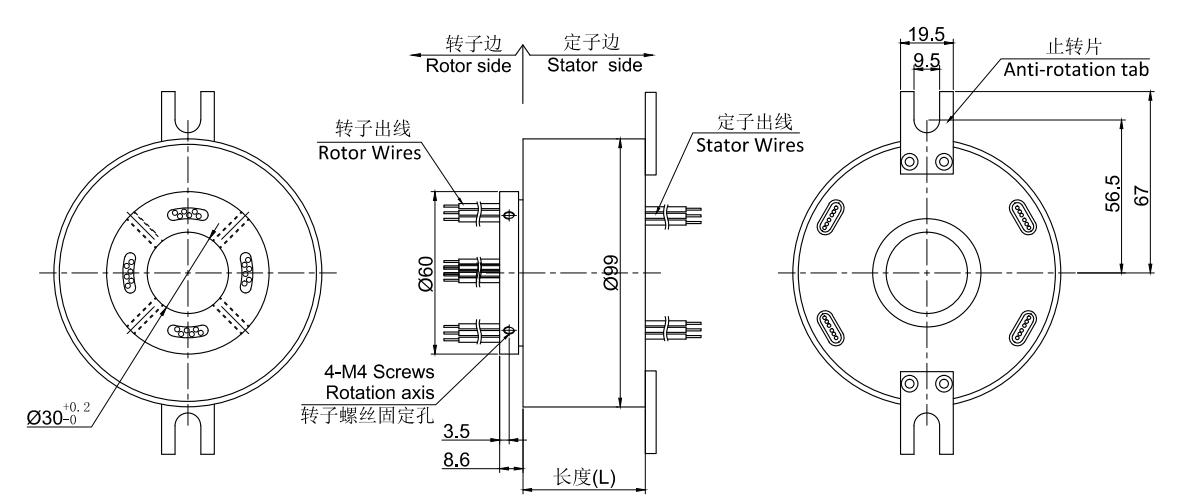

標準圖紙 各環路導線色碼表 環道 顏色 環道 顏色 1 黑 7 黑 2 紅 8 紅 3 黃 9 黃 4 綠 10 綠 5 藍 11 藍 6 白 12 白 6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色，每組用號碼管作為組序號標識。

注：以下特別要求均可定制，交期會增加3~15天不等，費用增加5%~50%不等，本公司大部分基礎配件都有標準化，模塊化，非標定制也可大大減少成本和交期。

① 可定制轉子和定子的出線方式及出線長度。

② 由于結構的限制，可按照指定長度或者高度或者外徑定制。

③ 最大可支持200路功率電流或者信號。

④ 可選航空插頭，端子和熱縮管。

⑤ 安川，松下，西門子等伺服系統信號，功率線以及編碼器線混合滑環。

⑥ 可混合高速率數據傳輸（包括以太網傳輸,USB, Profibus，Ethercat，CANOPEN,CANBUS，RS232，RS485等各類工業總線）。

⑦ 溫控信號，熱電偶信號混合。

⑧ 防震，高溫等特殊環境定制。

⑨ 可與氣壓、液壓旋轉接頭混合一體氣電液滑環。

⑩ 高溫定制可達500度。

⑪ 高壓可定制到110kV。

⑫ 高速10000RPM。

⑬ 電流最大可到5000安培（A）。

⑭ 軍工級別。

⑮ 水下，水底模式可選，IP65,IP68 可選。

⑯ 不銹鋼殼體要求。技術支持郵箱：technical@moflon.com

安防滑環未來的發展前景在哪里2018-08-30 導電滑環在工業自動化領域中的重要性2018-08-16 高科技產品，微型滑環定制規格更高2018-08-11 小編告訴你熱電偶集電環與熱電阻的區別是什么？2018-08-10 默孚龍帶你了解導電滑環生產的優缺點2018-08-04 默孚龍支招選購RS422滑環2018-08-03 推薦一款3路氣液滑環，千萬別錯過2018-08-02 驚人突破！默孚龍成功開發出高轉速耐高溫導電滑環！2018-07-21 電刷和滑環工作原理的區別2018-07-14 電環引發環火的因素是什么？2018-07-12 導電滑環生產廠家哪一個是值得信賴的？2018-07-11 科技引領發展！默孚龍精密導電滑環加工技術取得重大突破2018-07-07 水果削皮機應用氣電滑環，打造史上最強水果削皮機！2018-07-06 工業發展趨勢！導電滑環引導自動焊接設備發展2018-06-22 鬧大了！默孚龍全自動拋光機導電滑環引領行業，國內第一2018-06-14 默孚龍滑環應用全自動貼標機，推動工業4.02018-06-13 匠心筑夢，默孚龍導電滑環在自動化設備領域大放光彩2018-05-25 污滑環在污水處理設備中不可忽視的地位2018-05-03 如何選擇合適的導電滑環型號？2016-03-03 小滑環與大衛星,中國成功發射第一顆人造地球衛星2016-02-26

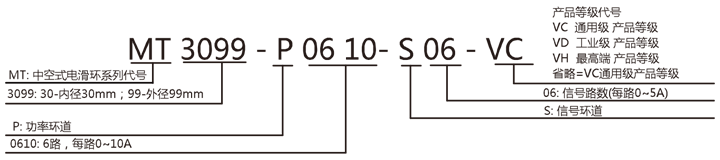

基于本型號進行定制 默孚龍科技有限公司是國內最早從事滑環技術研究，生產的公司之一, 對各個行業定制滑環經驗豐富，擁有超過10000種滑環方案圖紙數據庫。 如何進行特殊要求訂購? 定制型號說明: 103 例子: 如果您需要訂購 103,支持 65路*信號,訂購型號為 103-S65. 如果您需要訂購 103，支持12路*信號 + 3路*10A,,訂購型號為 103-P0310-S12 其他特殊要求: 如果您還有其他特殊要求，請聯系我們。比如：長度限制，高度限制，其他尺寸限制，出線方式，導線長度，定制接頭，高溫，大電流，軍工級別等: technical@moflon.com. 特殊要求訂購流程: 技術支持郵箱: technical@moflon.com.
