產品中心標準產品分類標準導電滑環系列 MSE-伺服電機編碼器滑環 MSE2025系列

MSE2025系列伺服電機編碼器導電滑環

· 伺服編碼器導電滑環,可用于倍福伺服電機，Elmo伺服電機，AB伺服電機，瑞諾伺服電機等而設計的伺服編碼器滑環，性能穩定，非常
· 可靠，6年現場使用經驗，無報警，停機等情況。
· 可混合其他開關信號和功率線，總線如Profibus,Profinet...可混合其他氣液旋轉接頭.
· 內部走線和特殊屏蔽模塊設計，可完全杜絕編碼器報錯誤碼.金-金接觸，可靠性極高，
· 多年西門子/海德漢大型控制系統使用經驗

下載產品手冊下載3D模型

典型應用：

主要用于國內外各種伺服系統：如日本的安川，松下，三菱，德國西門子伺服電機，法國施耐德伺服電機，德國倫茨伺服電機，奧地利貝加萊伺服電機，Keba伺服電機，以色列Fagor伺服電機,德國倍福伺服電機，Elmo伺服電機，美國的AB伺服電機，瑞諾伺服電機，以及中國的臺達伺服電機、東元伺服電機、深圳匯川伺服電機、華中數控伺服電機、樂創伺服電機、廣泰數控等；

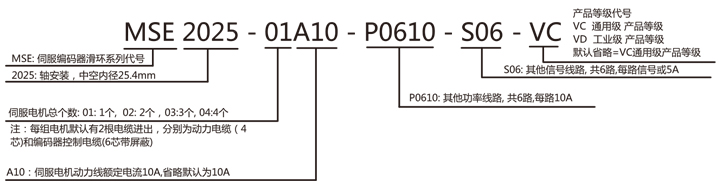

型號訂購說明：

產品等級表
產品等級代號	最高轉速	工作壽命	接觸材料
VC（通用級）	150RPM	1500萬轉	貴金屬
VD（工業級）	1000RPM	6000萬轉	鍍金-鍍金

技術規格參數
機械技術指標		電氣技術指標
參數	數值	參數	數值
工作壽命	參考產品選型等級		功率	信號
額定轉速	參考產品選型等級	額定電壓	0~440VAC/VDC	0~440VAC/VDC
工作溫度	-30℃~80℃	絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
工作濕度	0~85% RH	導線規格	動力線AWG#16	6芯屏蔽電纜或AWG#22
接觸材料	參考產品選型等級	導線長度	標準長度300mm（可據要求調整）
殼體材料	鋁合金	絕緣強度	500VAC@50Hz，60s
轉動扭矩	0.3N.m；+0.03N.m/6路	動態電阻變化值	<0.01Ω
防護等級	IP51

MSE2025系列-伺服電機編碼器滑環選型表
型號	動力電纜（4芯，每芯10A）	編碼器控制電纜(6芯帶屏蔽)	其他信號或5A	長度L(mm)
MSE2025-01	1	1	0	65.6
MSE2025-01-S06	1	1	6	86
MSE2025-01-S12	1	1	12	106.4
MSE2025-02	2	2	0	106.4
MSE2025-02-S06	2	2	6	126.8
MSE2025-02-S12	2	2	12	147.2
MSE2025-03	3	3	0	126.8
MSE2025-03-S06	3	3	6	147.2
MSE2025-03-S12	3	3	12	167.6
MSE2025-04	4	4	0	167.6
MSE2025-04-S06	4	4	6	188
MSE2025-04-S12	4	4	12	208.4

注：N個5A 電流環并起來可作為1路N*5A電流環使用；比如: 2環5A 并起來做作為 1路10A 使用。
沒有合適的標準型號，請聯系客服。模塊化設計，伺服編碼器導電滑環,可用于倍福伺服電機，Elmo伺服電機，AB伺服電機，瑞諾伺服電機等可根據客戶要求增加或減少電路數

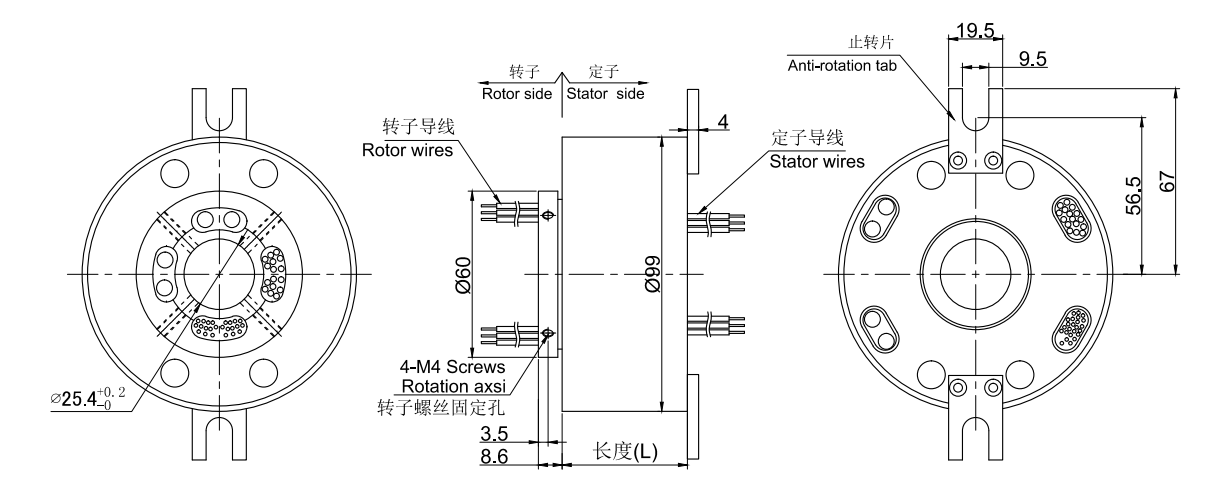

標準圖紙

各環路導線色碼表
環道	顏色	環道	顏色
1	黑	7	黑
2	紅	8	紅
3	黃	9	黃
4	綠	10	綠
5	藍	11	藍
6	白	12	白

注：6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色，每組用號碼管作為組序號標識。

注：以下特別要求均可定制，交期會增加3~15天不等，費用增加5%~50%不等，本公司大部分基礎配件都有標準化，模塊化，非標定制也可大大減少成本和交期。

① 可定制轉子和定子的出線方式及出線長度。

② 由于結構的限制，可按照指定長度或者高度或者外徑定制。

③ 最大可支持200路功率電流或者信號。

④ 可選航空插頭，端子和熱縮管。

⑤ 安川，松下，西門子等伺服系統信號，功率線以及編碼器線混合滑環。

⑥ 可混合高速率數據傳輸（包括以太網傳輸,USB, Profibus，Ethercat，CANOPEN,CANBUS，RS232，RS485等各類工業總線）。

⑦ 溫控信號，熱電偶信號混合。

⑧ 防震，高溫等特殊環境定制。

⑨ 可與氣壓、液壓旋轉接頭混合一體氣電液滑環。

⑩ 高溫定制可達500度。

⑪ 高壓可定制到110kV。

⑫ 高速10000RPM。

⑬ 電流最大可到5000安培（A）。

⑭ 軍工級別。

⑮ 水下，水底模式可選，IP65,IP68 可選。

⑯ 不銹鋼殼體要求。

技術支持郵箱：technical@moflon.com

如何安裝:

點擊查看滑環安裝說明PDF

基于本型號進行定制

默孚龍科技有限公司是國內最早從事滑環技術研究，生產的公司之一, 對各個行業定制滑環經驗豐富，擁有超過10000種滑環方案圖紙數據庫。

如何進行特殊要求訂購?

定制型號說明:

MSE2025
