產品中心標準產品分類特殊滑環系列 MD-航空插頭滑環 MD119系列

MD119系列轉子和定子均帶航空插頭的滑環

· MD 系列是轉子和定子均帶航空插頭的滑環，方便裝卸，更換和安裝，省去了焊線的麻煩，提高穩定性和可靠性。
· 轉子和定子均帶航空插頭
· 易維護，易更換
· IP51，IP65，IP68可選
· 采用先進的貴金屬簇刷式多點接觸，在極低的摩擦力下保證接觸可靠
· 常用于應用于高端的應用場合

下載產品手冊下載3D模型

典型應用：

工業機器加工中心、旋轉工作臺、重型設備塔臺、電纜卷盤、包裝設備、磁性離合器、工藝控制設備、旋轉傳感器、緊急照明設備、機器人、展覽/顯示設備、醫療設備、旋轉門等；

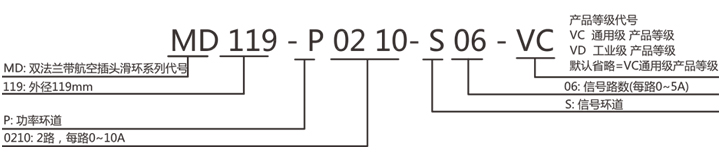

型號訂購說明：

產品等級表
產品等級代號	最高轉速	工作壽命	接觸材料
VC（通用級）	250RPM	1500萬轉	貴金屬
VD（工業級）	1000RPM	8000萬轉	鍍金-鍍金

技術規格參數
機械技術指標		電氣技術指標
參數	數值	參數	數值
工作壽命	參考產品選型等級		功率	信號
額定轉速	參考產品選型等級	額定電壓	0~440VAC/VDC	0~440VAC/VDC
工作溫度	-30℃~80℃	絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
工作濕度	0~85% RH	導線規格	航空插頭	航空插頭
接觸材料	參考產品選型等級	導線長度	標準長度300mm（可據要求調整）
殼體材料	鋁合金	絕緣強度	500VAC@50Hz，60s
轉動扭矩	0.1N.m；+0.03N.m/6路	動態電阻變化值	<0.01Ω
防護等級	IP51

MD119系列過孔滑環選型表
型號	10A	信號或5A	長度 L(mm)	型號	10A	信號或5A	長度 L(mm)
MD119-S02	0	2	36	MD119-S36	0	36	165.2
MD119-P0210	2	0	36	MD119-P0610-S30	6	30	165.2
MD119-S03	0	3	39.8	MD119-P1210-S24	12	24	165.2
MD119-P0310	3	0	39.8	MD119-P3610	36	0	165.2
MD119-S06	0	6	51.2	MD119-S42	0	42	188
MD119-P0210-S04	2	4	51.2	MD119-P0610-S36	6	36	188
MD119-P0410-S02	4	2	51.2	MD119-P1210-S30	12	30	188
MD119-P0610	6	0	51.2	MD119-S48	0	48	210.8
MD119-S12	0	12	74	MD119-P0610-S42	6	42	210.8
MD119-P0210-S10	2	10	74	MD119-P0910-S39	9	39	210.8
MD119-P0310-S09	3	9	74	MD119-P1210-S36	12	36	210.8
MD119-P0610-S06	6	6	74	MD119-P1810-S30	18	30	210.8
MD119-P0810-S04	8	4	74	MD119-P2410-S24	24	24	210.8
MD119-P1010-S02	10	2	74	MD119-S60	0	60	256.4
MD119-P1210	12	0	74	MD119-P0610-S54	6	54	256.4
MD119-S18	0	18	96.8	MD119-P0910-S51	9	51	256.4
MD119-P0210-S16	2	16	96.8	MD119-P1210-S48	12	48	256.4
MD119-P0410-S14	4	14	96.8	MD119-S72	0	72	312
MD119-P0610-S12	6	12	96.8	MD119-P0610-S66	6	66	312
MD119-P0810-S10	8	10	96.8	MD119-P1210-S60	12	60	312
MD119-P1010-S08	10	8	96.8	MD119-P2410-S48	24	48	312
MD119-P1210-S06	12	6	96.8	MD119-P3610-S36	36	36	312
MD119-P1410-S04	14	4	96.8	MD119-S84	0	84	367.6
MD119-P1610-S02	16	2	96.8	MD119-P1210-S72	12	72	367.6
MD119-S24	0	24	119.6	MD119-P2410-S60	24	60	367.6
MD119-P0410-S20	4	20	119.6	MD119-P3610-S48	36	48	367.6
MD119-P0610-S18	6	18	119.6	MD119-S96	0	96	413.2
MD119-P1210-S12	12	12	119.6	MD119-P1210-S84	12	84	413.2
MD119-P1810-S06	18	6	119.6	MD119-P2410-S72	24	72	413.2
MD119-P2410	24	0	119.6	MD119-P3610-S60	36	60	413.2
MD119-S30	0	30	142.4	MD119-P4210-S54	42	54	413.2
MD119-P0610-S24	6	24	142.4	MD119-S108	0	108	458.8
MD119-P1210-S18	12	18	142.4	MD119-P1210-S96	12	96	458.8
MD119-P1810-S12	18	12	142.4	MD119-P2410-S84	24	84	458.8
MD119-P2410-S06	24	6	142.4	MD119-P3610-S72	36	72	458.8
MD119-P3010	30	0	142.4	MD119-P4810-S60	48	60	458.8

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
10A 和信號(5A) 可以任意組合，詳細請咨詢客服。可在標準產品上進行非標定制，請咨詢客服。

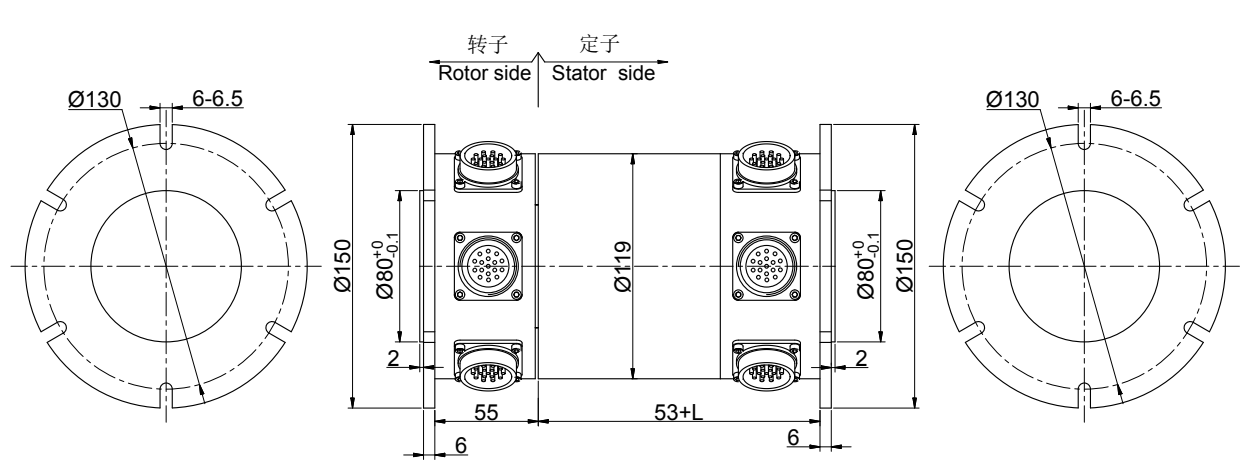

標準圖紙

如何安裝:

點擊查看滑環安裝說明PDF

注：以下特別要求均可定制，交期會增加3~15天不等，費用增加5%~50%不等，本公司大部分基礎配件都有標準化，模塊化，非標定制也可大大減少成本和交期。

① 可定制轉子和定子的出線方式及出線長度。

② 由于結構的限制，可按照指定長度或者高度或者外徑定制。

③ 最大可支持200路功率電流或者信號。

④ 可選航空插頭，端子和熱縮管。

⑤ 安川，松下，西門子等伺服系統信號，功率線以及編碼器線混合滑環。

⑥ 可混合高速率數據傳輸（包括以太網傳輸,USB, Profibus，Ethercat，CANOPEN,CANBUS，RS232，RS485等各類工業總線）。

⑦ 溫控信號，熱電偶信號混合。

⑧ 防震，高溫等特殊環境定制。

⑨ 可與氣壓、液壓旋轉接頭混合一體氣電液滑環。

⑩ 高溫定制可達500度。

⑪ 高壓可定制到110kV。

⑫ 高速10000RPM。

⑬ 電流最大可到5000安培（A）。

⑭ 軍工級別。

⑮ 水下，水底模式可選，IP65,IP68 可選。

⑯ 不銹鋼殼體要求。技術支持郵箱：technical@moflon.com

基于本型號進行定制

默孚龍科技有限公司是國內最早從事滑環技術研究，生產的公司之一, 對各個行業定制滑環經驗豐富，擁有超過10000種滑環方案圖紙數據庫。

如何進行特殊要求訂購?

定制型號說明:

MD119
