帽式滑環3D結構圖

發布日期：2020-08-24

　　標準帽式滑環尺寸較小(也有一些定制型號尺寸較大)，主要用于一些消費類電子產品，如高速球、無人機、兒童智能游戲等緊湊型設備和裝置。主要介紹其安裝方法、滑環結構、三維結構圖和安裝圖。如果您需要選擇蓋滑環，請?jiān)L問產品詳細信息頁面或咨詢moflon在線銷售人員。

　　帽式滑環的工作原理與其他系列產品相同，不會轉動。它安裝在一些需要360度旋轉的設備上。當裝置轉動時，裝置的轉軸帶動滑環轉動，從而可以360度導電，也可以傳輸U(kuò)SB、控制信號等信號等。

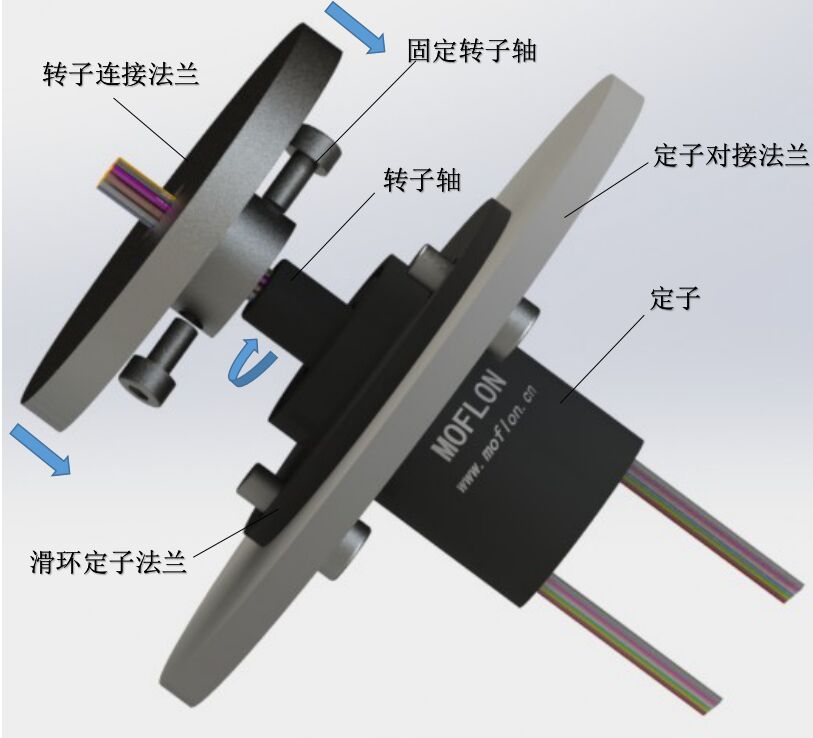

　　安裝說明：帽式滑環配有安裝法蘭，定子部分插入套管支架(如果沒有套管支架，只需用設備固定法蘭)，用設備的靜止部分固定法蘭。然后，柔性環節(如橡膠管、螺旋管等。)用于固定滑環的轉子與設備的轉子部分。由于其扭矩很小，滑環轉子端的導線也可以用來驅動轉子以一定速度旋轉360度，從而達到360度導電或傳輸各種信號的目的。
